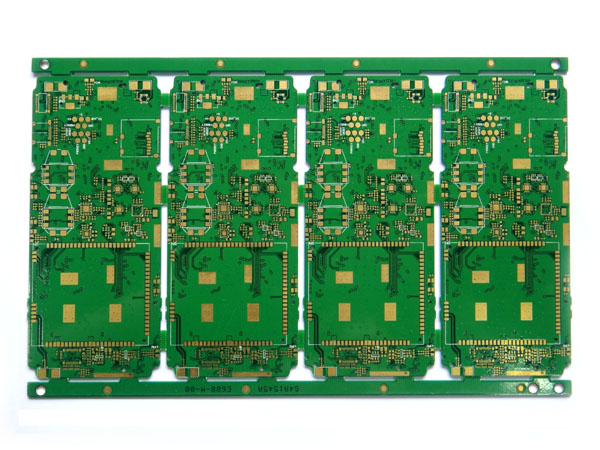

電子加工行業中，PCB是行業的口頭禪。但是到底PCB是什么呢？其實很簡單，PCB就是印刷電路板，即英文Printed circuit board的縮寫。每一種電子設備中都會有它的存在。一個功能完整的PCB主要是用來創建元器件之間的連接，如電阻、電容、電感、二極管、三極管、集成芯片等的連接。它是整個邏輯電路的載體。

沒有貼裝之前的裸板也常被稱為"印刷線路板"，簡稱PWB。PCB基板是由不易彎曲并絕緣隔熱的材質所制成。在PCB板表面上肉眼可見的細小線路是銅箔制作的導電層，首先，將銅箔覆蓋在整個PCB上。然后將不需要的銅箔部分用專用的溶液蝕刻，那么最后留下的部分就變成我們需要的細小線路。這些銅箔線路被稱為布線或稱導線，其作用是連通PCB上零件之間的的電路。

常見的PCB板的顏色都是棕色或綠色，這是阻焊漆的顏色，也是PCB板起防護作用的絕緣層，即可以保護銅線，也可以防止當元器件錯焊時影響電路。在阻焊層上通常還會印刷上一層薄薄的絲網印刷面。通常在絲網印刷面上會印符號與文字，可以標示出某一位置的電子元器件的信息及位置。所以絲網印刷面也被我們稱為圖標面。

但是隨著電子設備的功能越來越復雜，所需要的零件也自然越來越多，PCB板上的電子元器件和線路之間自然越來越密集了。而不能增加的PCB區域成了限制PCB發展的主要因素。所以PCB的改良也就迫在眉睫了。
